Strahlformung

und Homogenisierung

Laser Strahlformung und Homogenisierung des Laser Strahlprofils sind wichtige Werkzeuge zur Verbesserung der Ergebnisse des Laserprozesses.

  • Hexagonale und Octagonale Spots als Ersatz für homogene, runde Spots
  • Quadratisches Spots
  • Einfache Laser Linien
  • Hochintegrierte Lösungen
  • Komplexe Geometrien wie Frames oder Doppellinien

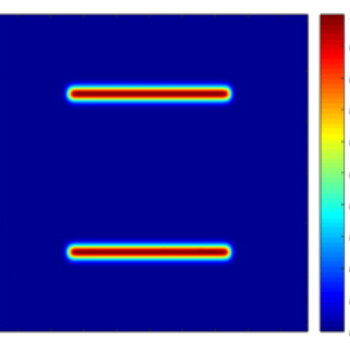

  • Linien, Doppellinien, Axikons, Homogene Rechtecke, Top Hat Profile
  • Kundenspezifische Optiken

Produktfotos

Strahlformung

Dank verschiedener optischer Systeme bieten wir unseren Kunden nahezu jegliche Spotgeometrie im Laserfokus an.
Üblicherweise erzeugen Multimode Lichtleitfasern im Fokus eine Gaus förmige Energieverteilung.

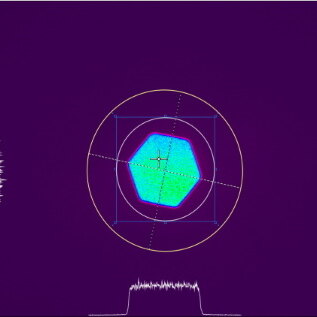

Für die reine Homogenisierung im Kreis förmigen Arbeitspunkt des Lasers können hexagonale oder octagonale Lichtleitfasern eingesetzt werden. Mergenthaler konfektioniert solche Lichtleitkabel und erhält nahezu perfekte TOP HAT Profile im Fokus,
Für das Beam Shaping setzen wir entweder spezielle Optiken, Mikrolinsen Arrays oder DOE ( Diffractive Optical Elements ) oder ROE ( Reflective Optical Elements ) ein.
Damit lassen sich nahezu beliebige Geometrien erzeugen.
Unser besonderes Augenmerk richtet sich auch immer auf die Integration eines zum Laserstrahl koaxialen Pyrometers.

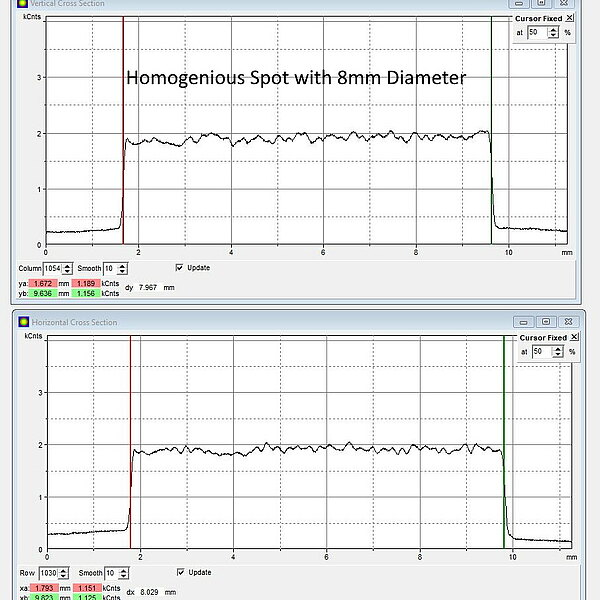

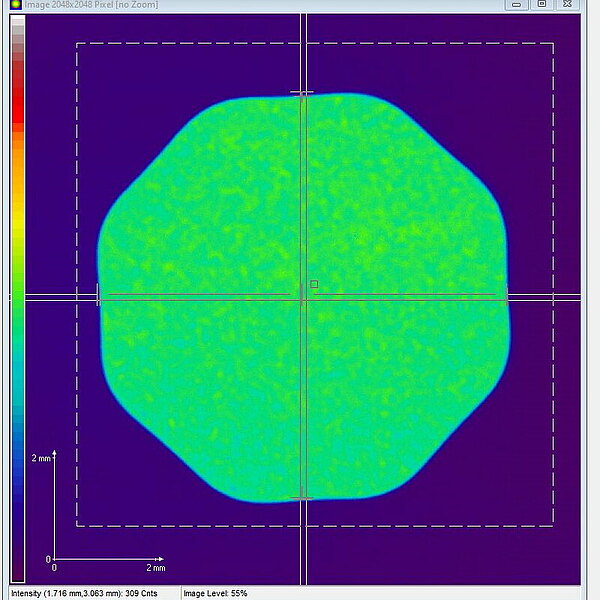

Spezielle Strahlformungsoptiken für homogene Spots typisch ab 300µm Durchmesser

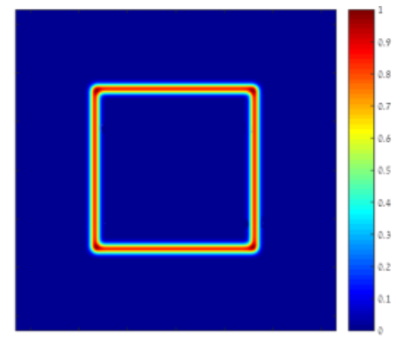

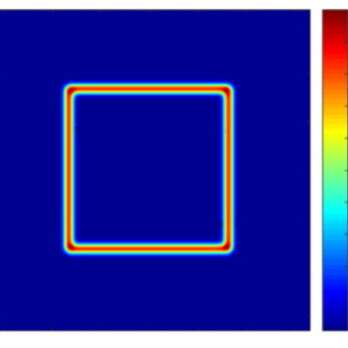

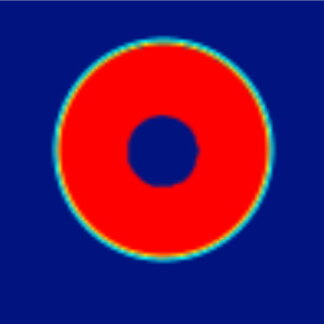

Rechtecke, Donut Laser Profil, Hexagonale Spots und spezielle Rahmen Laser Profile

Strahlformung
  • Laserkunststoffschweissen
  • Laserlöten
  • Glas Frit Sealing
  • Laserheizungen
  • Laser Bonding
