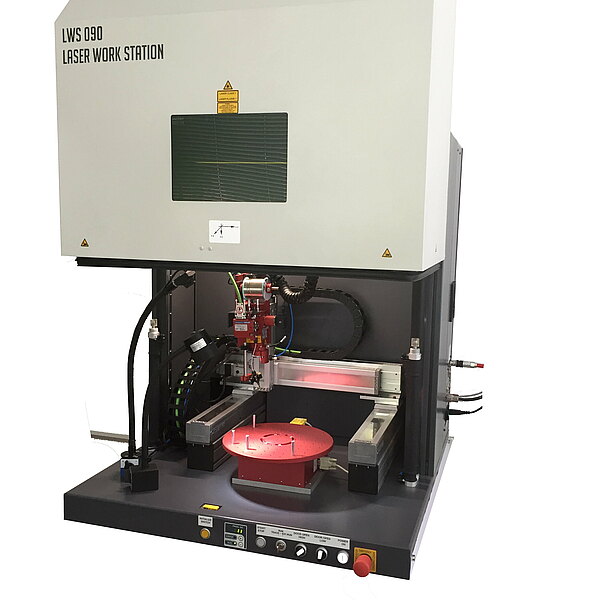

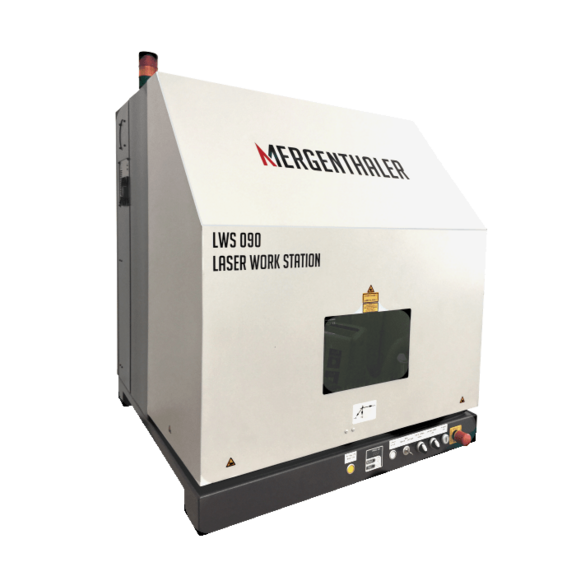

LWS090

H-Portalroboter:
Präzisionsachsen mit einer Auflösung <0,01 mm Standalone-
CNC-Steuerung mit mehreren I/O`s
Schrittmotoren mit Rückkopplungsregelung für die X- und Y- Achsen
Steuerung von bis zu 4 Achsen und 2 externen Motoren über die Hilfsachsenfunktion (optional)
Die Programmierungeinheit mit dem Panel ist mit 11 verschiedenen Anzeigesprachen ausgestattet

Beschreibung der maschinenintegrierten Laserkomponenten:

Diodenlaser :
Lötprozessregler : Der LASCON® Controlled Laser LCL ist eine Art Hybrid zwischen einem Diodenlaser mit einer typischen Leistung von 140 W (optional 60 W oder 100 W) und einem integrierten einzigartigen LASCON-Prozessregler - alles in einer Einheit.

Laserköpfe und Laserregelung :
Am Ende der optischen Faser befindet sich der Laserbearbeitungskopf LH102, LH103 oder LH200 ZoOOM. Dort werden ein Pyrometer und eine Videokamera in den Strahlengang des Lasers projiziert. Das Pyrometer misst 10.000 Mal pro Sekunde die Temperatur im Laserfokus. Der einzigartige LASCON-Regler vergleicht die gemessene Temperatur mit einer programmierten Temperaturkurve und regelt den Regelkreis mit der Laserleistung. Das System speichert bis zu 500.000 Laserprozesse und überwacht alle Prozesse in Echtzeit anhand vordefinierter Parameter. Die Parameter können mit einer einfachen Programmiersprache in einem Prozessskript programmiert werden. Der LASCON-Controller kann bis zu 255 Skripte speichern und innerhalb von Millisekunden aktivieren. Wenn der Laserprozess von den programmierten Parametern abweicht, erzeugt die LASCON-Steuerung ein Fehlersteuersignal, das von einer SPS interpretiert werden kann.

Präzisionslötdrahtvorschub mit Encoder-Feedback:
Der Lötdrahtvorschub SWF100 wurde speziell für schnelles und präzises Löten entwickelt. Es hat eine Vorschubgenauigkeit von 10 μm und eine Reaktionszeit von unter 1 ms. DVorschubseinehit ist getriebelos und hat eine sehr lange Lebensdauer. Als Besonderheit ist auch die Vorwärtsbeschleunigung programmierbar. Dies führt zu einem verbesserten Startverhalten des Lötprozesses durch eine Verlangsamung der Zufuhr zu Beginn. Zunächst wird ein Lötschmelzbad gebildet, in dem der Draht dann mit konstanter Geschwindigkeit geschoben wird.

Eigenschaften:

• Steuereinheit vollständig in LCL integriert - siehe oben
• Kein Durchrutschen dank Encoder
• Der integrierte Encoder erkennt auch den Lötdraht und das Ende des Lötdrahtes
• Vorschubssprozess programmierbar im LASCON® Process Manager über Skriptbefehle
• Stromversorgung durch LCL
• Präzisionseinstellvorrichtung zum Positionieren der Düse
• Der Standard-Lötdrahtdurchmesser beträgt 0,3 mm und 0,5 mm (andere auf Anfrage).
• Die zum Patent angemeldete „Wire Checker Technology“ erkennt immer die Position der Spitze des Lötdrahtes, bevor der Laserlötprozess gestartet wird

• Laserlöten
