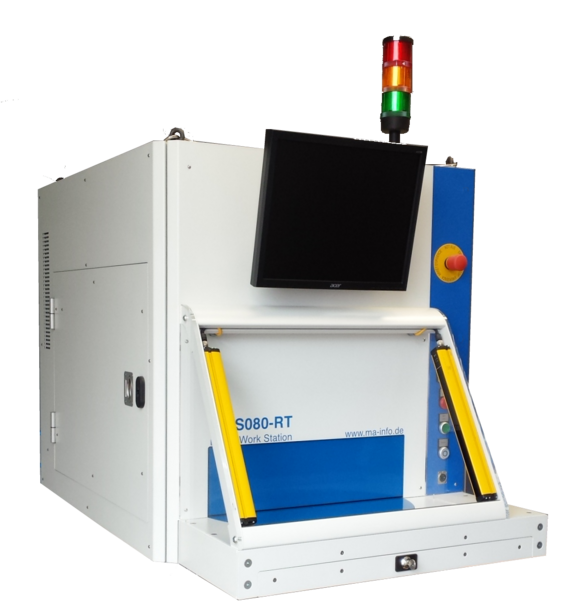

LWS080-RT

Laser Workstation mit Rundschalttisch.

Die Roboterzelle LWS080-RT ist eine ideale Basis für Ihr
" Low Cost Intelligent Automation " Projekt

  • Robuste Technologie
  • Kleine Grundfläche
  • Manuelle Teilezuführung über zwei segmentigen Rundschalttisch, optional mit Hilfsachse
  • Taktzeiten 5-15 Sekunden
  • Prozessregelung und Überwachung
  • Automatische Speicherung der Prozessdaten
  • Tracability
  • LWS-080-RT
  • LWS-080-RT

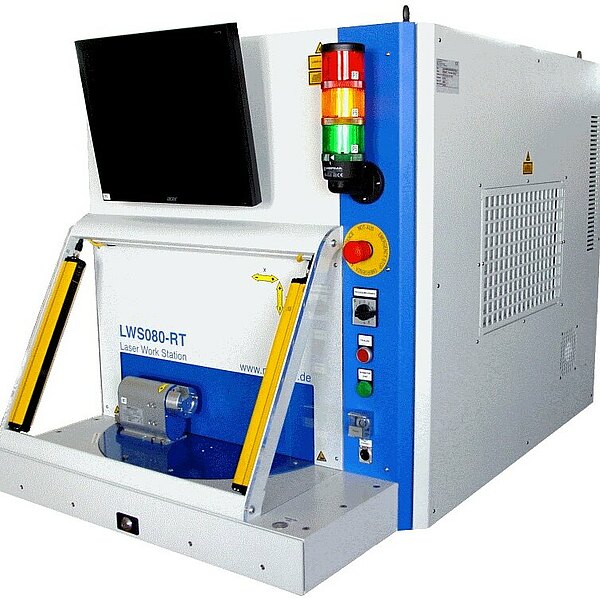

Die Laserzelle LWS080-RT mit Rundschalttisch ist eine ideale Lösung, um auf wenig Grundfläche eine Laser gestützte Produktion wie Laser-Kunststoffschweissen oder Laserlöten zu beginnen. Der 2 segmentige Rundschalttisch erlaubt das Einlegen der Werkstücke während im Prozessraum ein 2. Werkstück gleichzeitig bearbeitet wird.

Eine Sicherheits-SPS koordiniert das Abschalten des Lasers bei Rotation des Drehtisches und das Auslesen der Sicherheitslichtschranke.

Als Verfahrsysteme bieten wir wahlweise 3 oder 4 ( 3 Linear, 1 Rotation ) Achsen System an.

Typische Laserleistungen sind bis 200W Lichtleistung, wobei für die meisten Anwendungen Lichtleistungen bis 60W ( LCL ) oder Luft gekühlte 100W oder 140W Systeme ausreichend sind.

  • Stabile Profilkonstruktion aus Aluminium
  • Freistehender Aufbau mit Grundfläche ca. 1,4m x 0,9m
  • Drehtteller mit Hubtüre kombiniert
  • Zwangsabschaltung Lasersystem bei geöffneter Hubtür über Sicherheitsschalter mit Messerkontakt
  • Gesamtkonstruktion ist lichtdicht und beständig gegen Laser- Streulicht

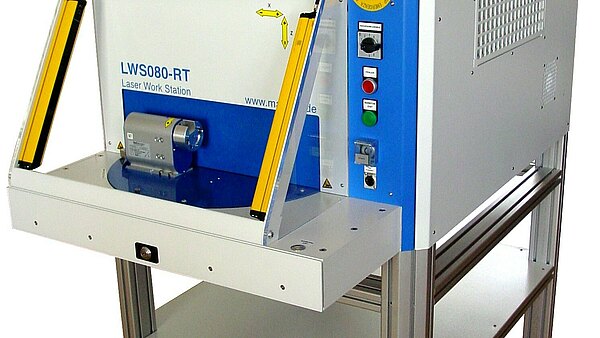

  • Optional stabiles Untergestell
  • Innenraum beleuchtet
  • Arbeitshöhe Montageplatte ca. 76cm ( Tischhöhe )
  • ESD Sensitive Teile mit Potentialausgleich
  • Integrierte Sicherheits-SPS für sichere Prozessführung
  • Prozessraum wird mit kundenspezifischen Mechanik-Komponenten ausgerüstet
  • Gewicht ca. 250kg
